鉆機介紹以及工作原理
反井鉆機工藝原理是通過鉆機的電機帶動液壓馬達，液壓馬達驅動水龍頭，并利用液壓動力將扭矩傳遞給鉆具系統，帶動鉆桿及鉆頭旋轉，導孔鉆頭或擴孔鉆頭上的滾刀在鉆壓的作用下，沿井底巖石工作面做純滾動或微量滑移。同時主機油缸產生的軸向拉、壓力，也通過動力頭、鉆桿作用在導孔鉆頭或擴孔鉆頭上，使導孔鉆頭的滾刀在鉆壓作用下滾動，產生沖擊荷載，使?jié)L刀齒對巖石產生沖擊、擠壓和剪切作用，破碎巖石。被破碎的巖屑在導孔鉆進時被正循環的洗井液沖洗，巖屑沿著鉆桿與孔壁間的環形空間由洗井液提升到鉆孔外。在擴孔時將導孔鉆頭卸下，安裝反擴滾刀，巖屑靠自重直接落到下水平巷道內，采用裝載機和運輸設備及時清理運出。該機器施工工藝簡單，鉆井速度快，適應性強，能滿足不同巖層施工需求。

鉆機應用范圍
反井鉆機以前廣泛應用于煤礦通風工程，經過技術改進以后主要應用于水電工程豎井、斜井、調壓井、通風井以及排水井，鐵路施工通風井以及礦山溜渣井、逃生井等行業。

鉆機工作條件
(1)、鉆機在巷道內工作面高度不得低于5米，寬度不得低于4米，設備進場公路能滿足設備吊裝作業。
(2)、施工現場用電設備為380伏，總功率不得低于250KW，現場施工用水量不得低于10立方/小時，連續供應，施工水池蓄水能力不得低于12立方，水池高度必須低于反井鉆機施工基礎，便于導孔時洗液回流池中，循環利用，水池底部砂漿抹面，防止水流失。
(3)、施工基礎長、寬不得低于3米，基礎厚度不得低于1米，施工前必須開挖到硬基巖面才可以進行基礎澆筑，否則極容易造成塌孔。

四、施工工藝

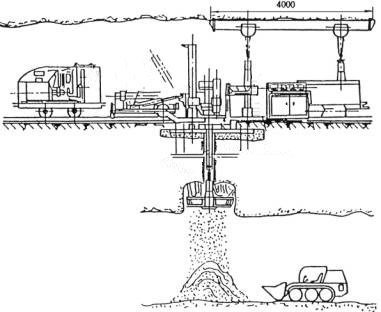

豎井工藝

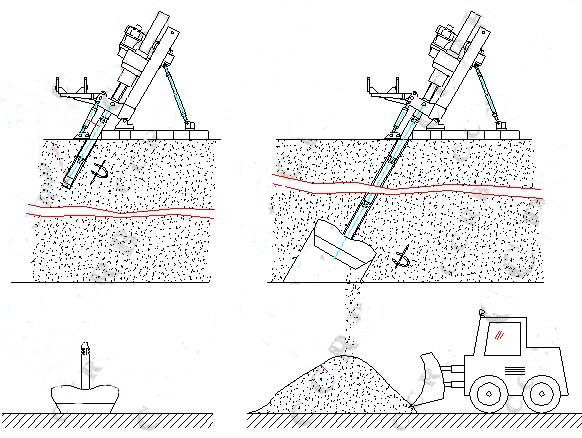

斜井工藝
